中央空调压缩机变频板怎么更换？为帮助你安全、正确地更换压缩机变频板，我们先梳理更换前的准备工作，明确所需工具和安全注意事项，再分步骤详细说明更换流程，最后补充更换后的调试与检测方法，确保整个操作规范可靠。

　　一、更换前准备工作

　　(一)工具准备

　　基础工具：十字螺丝刀(规格：PH2、PH3)、一字螺丝刀(规格：6mm、8mm)、绝缘扳手(一套，涵盖 8-19mm 常用尺寸)，用于拆卸设备外壳和变频板固定螺丝。

　　专用工具：万用表(需支持交流电压、直流电压、电阻档位测量)，用于检测电路通断和电压是否正常;绝缘手套(耐压等级≥500V)、绝缘胶带，保障操作安全;尖嘴钳，辅助处理接线端子或细小部件。

　　辅助工具：记号笔(用于标记接线位置)、相机或手机(拍摄变频板原始接线图，避免接线错误)、干净的抹布(清洁设备内部灰尘)、新变频板(需与压缩机型号完全匹配，确认型号参数一致，如输入电压、功率、控制信号接口等)。

　　(二)安全注意事项

　　断电操作：务必先关闭压缩机所属设备(如空调、冰箱、工业制冷机等)的总电源开关，拔掉电源插头，并用万用表交流电压档检测电源输入端，确认无电压(显示 0V)后，方可进行后续操作，防止触电事故。

　　电容放电：部分设备内部存在大容量电容(如滤波电容)，断电后仍可能储存电荷，需用绝缘扳手将电容两端通过电阻(10kΩ/2W 以上)短路放电，放电时间不少于 30 秒，避免电容放电导致元件损坏或人员触电。

　　环境要求：选择干燥、通风的操作环境，避免在潮湿、粉尘多或有易燃易爆物品的场所作业;操作时避免佩戴金属饰品(如戒指、手链)，防止意外短路。

　　二、更换步骤详解

　　(一)拆卸设备外壳

　　根据设备型号，找到外壳固定螺丝(通常位于设备顶部、底部或侧面)，用对应规格的螺丝刀逐一拧下螺丝，将外壳轻轻取下，注意外壳可能有卡扣结构，需缓慢分离，避免损坏外壳或内部线路。

　　取下外壳后，用抹布轻轻擦拭设备内部灰尘，重点清理变频板周围的杂物，确保视野清晰，操作空间充足。

　　(二)标记与拆卸旧变频板

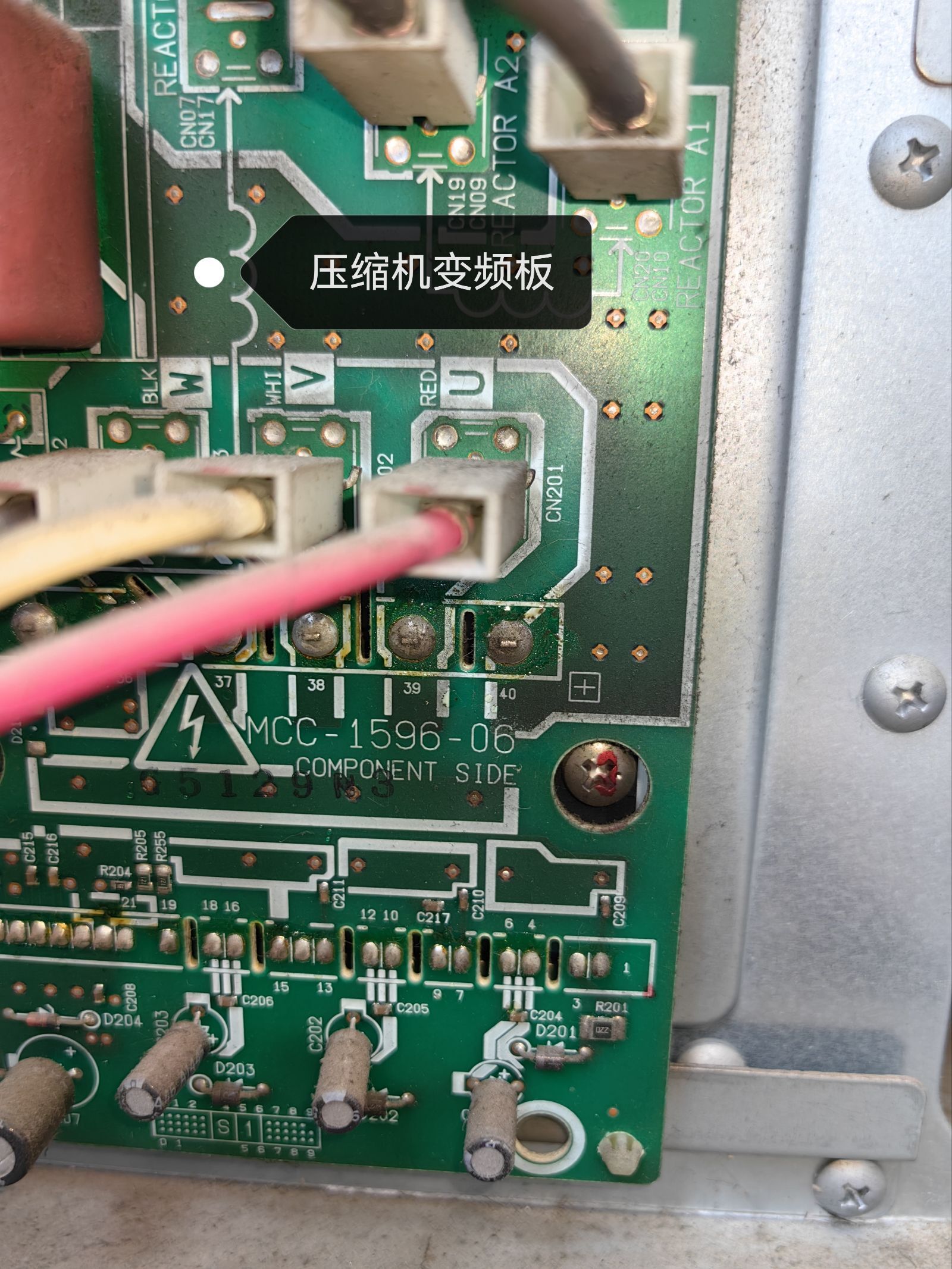

　　接线标记：用记号笔在旧变频板的每个接线端子旁做标记(如 “电源 L”“电源 N”“压缩机 U”“压缩机 V”“压缩机 W”“信号 S” 等)，同时用手机拍摄接线全貌，包括接线颜色、端子位置，避免后续接线错误。

　　断开接线：按照标记顺序，逐一拔掉接线端子(若为螺丝固定的接线，需用螺丝刀拧松螺丝后取下导线)，将导线整理好，避免混乱。注意部分接线可能带有卡扣，需按住卡扣再轻轻拔出，不可强行拉扯。

　　拆卸固定螺丝：找到旧变频板的固定螺丝(通常为 4-6 颗，分布在变频板四角或边缘)，用螺丝刀逆时针拧下螺丝，将螺丝分类存放(可放入小盒子，避免丢失)，然后轻轻取下旧变频板，注意变频板底部可能有散热片或连接线，需缓慢分离，防止损坏其他部件。

　　(三)安装新变频板

　　检查新板：对比新变频板与旧变频板的型号、端子位置、螺丝孔位，确认完全一致后，检查新板表面是否有损坏、元件脱落等情况，若有问题需及时更换新板。

　　安装新板：将新变频板对准设备内的安装位置，确保螺丝孔位与设备底座对齐，然后轻轻放置新板，用之前拆卸的螺丝顺时针拧入固定，螺丝拧紧力度适中(以螺丝不松动为宜，避免过度用力损坏变频板或底座)。

　　恢复接线：参考标记和拍摄的照片，按照 “先电源、后负载、最后信号” 的顺序，逐一将导线接入新变频板的对应端子(螺丝固定的接线需将导线铜芯完全插入端子，再拧紧螺丝，确保接触良好)。接线完成后，再次核对每个端子的接线是否正确，有无接反、漏接情况。

　　(四)检查与固定外壳

　　线路检查：仔细检查新变频板周围的线路，确保无导线被挤压、缠绕，端子接线牢固，无松动或接触不良;检查设备内部其他部件(如压缩机接线柱、电容等)是否正常，无损坏或位移。

　　安装外壳：将设备外壳对准安装位置，先扣好卡扣(若有)，再逐一拧入外壳固定螺丝，螺丝需均匀拧紧，避免外壳变形或缝隙过大。安装完成后，轻轻晃动外壳，确认无松动。

　　三、更换后调试与检测

　　(一)通电前检测

　　再次确认总电源处于关闭状态，用万用表电阻档检测新变频板电源输入端的绝缘电阻(红表笔接电源 L 端，黑表笔接设备外壳)，正常情况下绝缘电阻应≥5MΩ，若阻值过小，说明存在漏电问题，需检查接线是否错误或变频板损坏。

　　检测变频板输出端(压缩机 U、V、W 端子)之间的电阻，正常情况下三相电阻应基本一致(偏差不超过 5%)，若电阻为 0 或无穷大，需重新检查接线或更换变频板。

　　(二)通电调试

　　首次通电：打开总电源开关，观察设备是否有异常现象(如冒烟、异响、异味等)，若有异常需立即断电，排查接线或变频板问题;若无异常，用万用表直流电压档检测变频板电源输入端电压，确认与设备额定电压一致(如 220V 交流电输入，整流后直流电压约 310V)。

　　试运行：启动压缩机所属设备(如空调开机、冰箱通电)，观察压缩机运行状态，听运行声音是否平稳(无尖锐异响、振动过大等情况)，用万用表交流电压档检测变频板输出端(U、V、W 端子)的电压，正常情况下三相电压应平衡(偏差不超过 10%)。

　　参数检测：运行 5-10 分钟后，用手触摸新变频板表面和散热片，温度应在正常范围内(一般不超过 60℃，具体以变频板说明书为准)，若温度过高，需检查散热是否良好(如散热片是否堵塞、风扇是否正常运转);同时观察设备工作参数(如空调制冷 / 制热效果、冰箱制冷温度等)，确认设备正常运行。

　　(三)收尾工作

　　调试正常后，关闭设备电源，再次检查外壳固定螺丝是否牢固，接线端子有无松动，清理操作现场的工具和杂物。

　　记录更换信息，包括更换日期、新变频板型号、设备运行状态等，便于后续维护管理。

　　四、常见问题与解决方法

　　通电后设备无反应：先检查总电源是否正常，再核对变频板电源接线是否正确(L、N 端子是否接反)，若接线正常，用万用表检测变频板电源输入端是否有电压，无电压则检查电源线路，有电压则可能是变频板损坏，需更换新板。

　　压缩机无法启动：排查变频板与压缩机之间的接线(U、V、W 端子是否接反或漏接)，检测变频板输出电压是否正常，若电压异常，检查变频板控制信号线路(如与主板的通信线)，若线路正常则为变频板故障。

　　运行中变频板过热：清理散热片上的灰尘，检查散热风扇是否正常运转(若有)，若散热部件正常，需确认新变频板功率是否与压缩机匹配(功率过小会导致过载过热)，必要时更换匹配功率的变频板。

　　中央空调压缩机变频板怎么更换？以上指南涵盖了压缩机变频板更换的完整流程，若你在实际操作中遇到特定设备(如空调、冰箱)的特殊结构，或对某一步骤有疑问，可告知设备具体型号和遇到的问题，南京汇力制冷科技有限公司会为你提供更针对性的指导。
